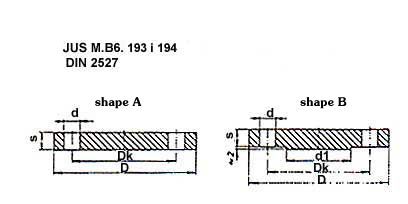

Čelične prirubnice slepe NP 25 i 40

PN 25

Nazivni otvor
DN		 Prirubnica zaptivna površina oblik/
shape B		 Vijci masa (kg)
D
mm 		 s
mm 		 Dk
mm  		d1
mm 		 Br.   navoj  d
mm
(175) 330 28 280 165 12 M24 26 17.3
200 360 30 310 190 12 M24 26 22.3
250 425 32 370 237 12 M27 30 33.5
300 485 34 430 285 16 M27 30 46.5
350 555 38 490 332 16 M30 33 68.0
400 620 40 550 380 16 M33 36 89.7
500 730 45 600 475 20 M33 36 138

Prirubnice DN 10 do DN 150 u svemu su jednake sa prirubnicama za PN 40

PN 40

10 90 16 60   4 M12 14 0.72
15 95 16 65   4 M12 14 0.81
20 105 18 75   4 M12 14 1.24
25 115 18 85   4 M12 14 1.38
32 140 18 100   4 M16 18 2.03
40 150 18 110   4 M16 18 2.35
50 165 20 125   4 M16 18 3.20
65 185 22 145 55 8 M16 18 4.29
80 200 24 160 70 8 M16 18 5.88
100 235 24 190 90 8 M20 22 7.54
125 270 26 220 115 8 M24 26 10.8
150 300 28 250 140 8 M24 26 14.5
(175) 350 32 295 165 12 M27 30 22.1
200 375 34 320 190 12 M27 30 27.2
250 450 38 385 237 12 M30 33 43.8
300 515 42 450 285 16 M30 33 63.3
350 580 46 510 332 16 M33 36 89.5
400 660 50 585 380 16 M36 39 127
500 755 56 670 475 20 M39 42 172
